Horizontalne crne linije na laserskoj štampi - uzroci i rešenja

Kako prepoznati horizontalne crne linije?

Horizontalne crne linije imaju karakteristične osobine koje ih razlikuju od drugih problema sa štampom:

• Pravac - linije idu horizontalno, paralelno sa dužom ivicom papira (ne vertikalno)
• Pravilnost - Često se ponavljaju u jednakim razmacima po celoj dužini stranice
• Debljina - mogu biti tanke linije (1-2 mm) ili šire trake (5-10 mm)
• Izgled - pune crne linije, isprekidane linije, ili mrljaste trake

Najvažnija karakteristika: Ako se linije ponavljaju u pravilnim intervalima (na primer, tačno svaka 3 cm niz stranicu), to je repetitivan problem koji direktno ukazuje na prljav ili oštećen valjak određenog prečnika. Merenje ovog razmaka je ključno za dijagnozu.

Dijagnostička metoda: Merenje razmaka između linija

Pre nego što počnete sa čišćenjem ili zamenom delova, važno je da tačno identifikujete koji deo štampača pravi problem. Ovo se postiže merenjem razmaka između linija - tehnika koju serviseri nazivaju "repetitive defect measurement".

Kako funkcioniše merenje razmaka?

Svaki valjak u laserskom štampaču ima tačno definisan prečnik (obim). Kada je valjak prljav ili oštećen, ostavlja liniju svaki put kada napravi pun krug (360 stepeni). Razmak između tih linija odgovara obimu tog valjka.

Koraci za dijagnozu:

1. Odštampajte test stranicu ili koristite stranicu sa linijama
2. Lenjirom izmerite razmak između dve identične linije (u milimetrima)
3. Uporedite izmeren razmak sa tabelom ispod da identifikujete problematični deo

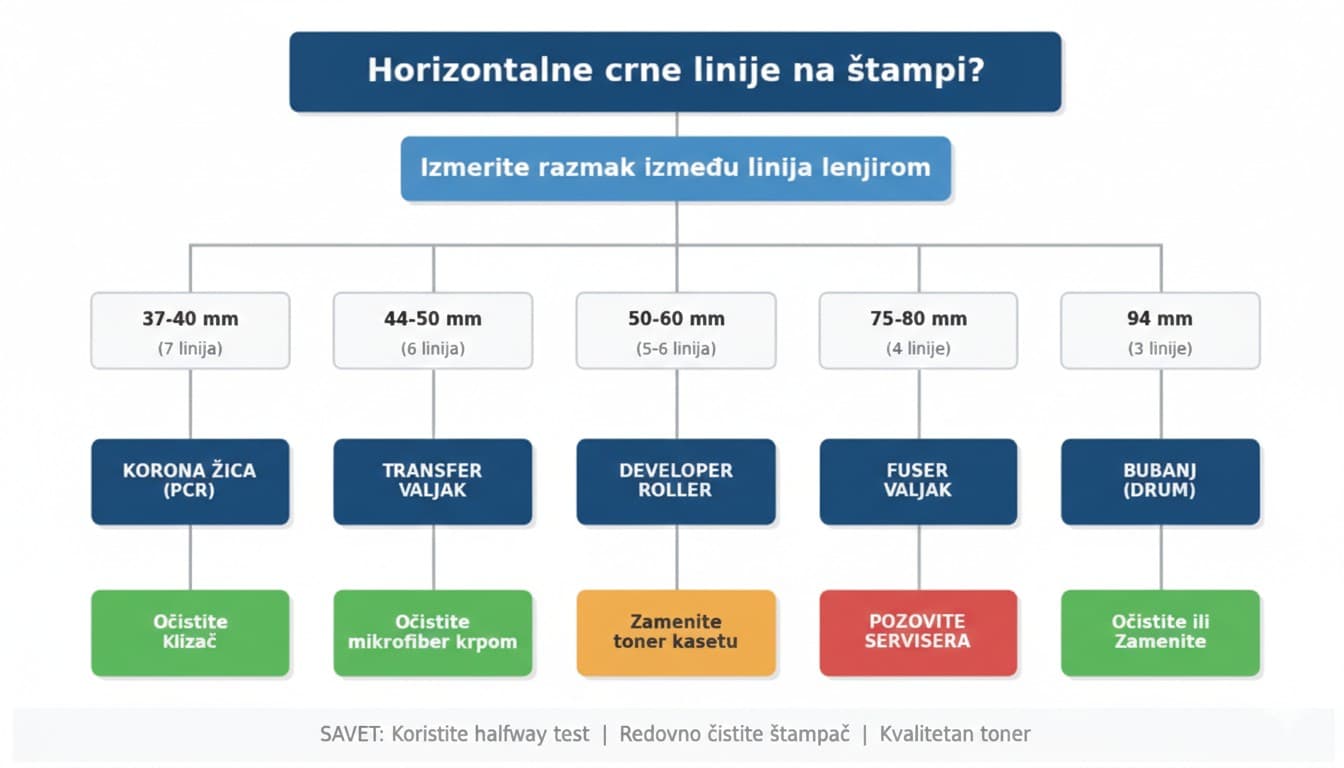

Tabela razmaka - Koji deo pravi problem?

Primer dijagnoze

Primer: Ako izmerite razmak između linija i dobijete ~95 mm, i na A4 stranici (297 mm dužina) imate 3 linije, problem je gotovo sigurno bubanj (drum). Ako izmerite ~40 mm i imate 7 linija, problem je punjač bubnja (PCR).

Glavni uzroci horizontalnih crnih linija

1. Prljav ili oštećen bubanj (drum)

Bubanj je fotosenzitivna komponenta koja prenosi toner na papir. Iako se bubanj češće povezuje sa vertikalnim linijama, oštećenja ili prljavština na njegovoj površini mogu proizvesti i horizontalne linije.

Kako prepoznati problem sa bubnjem:

• Razmak između linija je ~94 mm (može biti 90-98 mm zavisno od modela)
• Na A4 stranici se pojavljuju 3 linije
• Linije su često praćene drugim problemima kvaliteta štampe (blede oblasti, nedostajući delovi)
• Vidljiva oštećenja ili ogrebotine na zelenoj površini bubnja

Rešenje:

1. Izvadite toner kasetu i pažljivo pregledajte bubanj (zelena cilindrična površina)
2. NE dodirujte bubanj prstima - masnoća sa kože može oštetiti fotosenzitivnu površinu
3. Ako je bubanj delimično prljav, možete ga pažljivo očistiti suvom mikrofiber krpom
4. Očistite punjač bubnja (ako je dostupan) klizanjem zelenog/plavog klizača s leva na desno
5. Ako ima vidljivih oštećenja, ogrebotina ili dubokih fleka, bubanj mora biti zamenjen

2. Prljav ili oštećen fuser valjak

Najčešći uzrok horizontalnih linija. Fuser jedinica koristi toplotu (oko 200°C) da stopi toner na papir. Ako je fuser valjak prljav tonerom, prljavštinom ili ima oštećenu površinu, ostaviće crne linije na svakom papiru koji prođe kroz njega.

Kako prepoznati problem sa fuserom:

• Razmak između linija je ~75-80 mm
• Na A4 stranici se pojavljuju 4 linije
• Linije su tople na dodir odmah posle štampanja (jer su prošle kroz zagrejani fuser)
• Toner na linijama je dobro fiksiran i ne briše se lakim prelaskom prstom
• Problem se javlja i na printovima i na kopijama

Halfway test (stop test): Pokrenite štampanje i zaustavite ga na pola (otvorite poklopac dok je papir između bubnja i fusera). Ako na papiru NEMA linija pre fusera, ali se pojavljuju nakon fusera, fuser je sigurno problem. Oprez: fuser je vruć, ne dodirujte ga.

Rešenje:

Kada treba zameniti fuser jedinicu:

• Vidljiva oštećenja na površini valjka (ogrebotine, udubljenja, pukotine)
• Čišćenje drugih delova (bubanj, transfer valjak) nije pomoglo
• Fuser je odštampao preko 100,000-150,000 stranica (blizu kraja životnog veka)
• Štampač upozori da treba zameniti fuser

3. Problem sa developer roller-om (u toner kaseti)

Developer roller (magnetni valjak) se nalazi unutar toner kasete i odgovoran je za nanošenje tonera na bubanj. Kada je oštećen ili prljav, može uzrokovati horizontalne linije ili mrlje.

Kako prepoznati problem sa developer rollerom:

• Razmak između linija je ~50-60 mm (može varirati od 39-63 mm zavisno od modela)
• Na A4 stranici se pojavljuju 5-6 linija
• Linije su često nepravilne ili mrljave (nisu pune kao kod fusera)
• Problem može biti praćen bledim oblastima ili neravnomernom raspodelom tonera

Rešenje:

Developer roller je sastavni deo toner kasete i ne može se čistiti ili popravljati samostalno. Ako je problem developer roller, potrebna je zamena toner kasete.

1. Izvadite toner kasetu i blago je protresite s leva na desno da ravnomerno raspodeli toner
2. Vratite kasetu i odštampajte 5-10 test stranica
3. Ako problem i dalje postoji, zamenite toner kasetu novom

Izbor originalnih i zamenskih tonera pogledajte u kategoriji toneri za štampače.

4. Prljav ili oštećen transfer valjak

Transfer valjak (transfer roller) prenosi toner sa bubnja na papir koristeći elektrostatički naboj. Kada je prljav tonerom ili izgubi provodljivost, može ostaviti horizontalne mrlje ili linije.

Kako prepoznati problem sa transfer valjkom:

• Razmak između linija je ~44-50 mm
• Na A4 stranici se pojavljuju oko 6 linija
• Linije su često nepravilne, mrljave ili sa nejasnim ivicama
• Mogu biti praćene bledim oblastima ili neravnomernom štampom
• Mrlje su obično na POLEĐINI papira (transfer roller dodiruje zadnju stranu)

Rešenje:

Čišćenje transfer valjka:

1. Isključite štampač i izvadite kabl iz utičnice
2. Izvadite toner kasetu - transfer valjak se obično nalazi direktno ispod kasete
3. Obrišite transfer valjak suvom, mekom mikrofiber krpom - NE koristite vodu ili alkohol osim ako je krajnje potrebno
4. Ako ima vidljivih ostataka tonera, koristite krpu blago navlaženu izopropil alkoholom (90% ili 70-75%)
5. Pustite da se potpuno osuši (5-10 minuta) pre vraćanja u štampač

5. Prljav ili oštećen punjač bubnja (Primary Charge Roller - PCR)

Primary Charge Roller (PCR), takođe poznat kao punjač bubnja, naelektrisava površinu bubnja pre nanošenja tonera. Kada je prljav ili oštećen, može uzrokovati horizontalne linije. Ako PCR potpuno prestane da radi, posledica može biti i ozbiljniji problem — pogledajte članak zašto laserski štampač štampa potpuno crne listove.

Kako prepoznati problem sa punjačem bubnja:

• Razmak između linija je ~37-40 mm (najmanji razmak od svih valjaka)
• Na A4 stranici se pojavljuju 7 linija ili više
• Linije mogu biti crne ili bele (nedostajući toner)

Rešenje:

Čišćenje punjača bubnja (ako je dostupan):

1. Izvadite bubanj jedinicu
2. Locirajte zeleni ili plavi klizač na vrhu bubanj jedinice
3. Pažljivo klizajte klizač s leva na desno i nazad nekoliko puta (obično 3-5 puta)
4. OBAVEZNO vratite klizač u home poziciju (▲ oznaka) - ako nije vraćen, može uzrokovati vertikalnu crnu liniju
5. Vratite bubanj u štampač i testirajte

Dodatni faktori koji mogu uticati na horizontalne linije

Curenje ili rasipanje tonera iz kasete

Ako toner kaseta curi ili ima oštećen wiper blade (lopatica koja čisti bubanj), višak tonera se rasipa unutar štampača i prlja valjke, što dovodi do horizontalnih mrlja.

Kako prepoznati:

• Mrlje su nepravilne, često sa razmazanim ivicama
• Vidljiv je rasuti toner unutar štampača ili oko toner kasete
• Problem se pogoršava sa svakom odštampanom stranicom
• Mrlje se ne ponavljaju u pravilnim intervalima

Rešenje:

1. Izvadite toner kasetu i pažljivo je pregledajte - tražite pukotine ili vidljivo curenje
2. Usisajte rasuti toner iz unutrašnjosti štampača (OBAVEZNO koristite usisivač sa HEPA filterom)
3. Ako je kaseta oštećena ili wiper blade istrošen, zamenite toner kasetu
4. Očistite sve zaprljane delove pre instalacije nove kasete

Prljavi pickup ili feed valjci

Valjci koji povlače papir kroz štampač (pickup i feed rollers) mogu biti prljavi tonerom ili prljavštinom, što ostavlja horizontalne mrlje na poleđini papira.

Kako prepoznati:

• Mrlje su na poleđini papira (ne na strani gde se štampa)
• Linije su obično tanje i manje intenzivne
• Mogu biti praćene problemima sa povlačenjem papira (zaglavljivanja)

Rešenje:

1. Isključite štampač i izvadite toner kasetu
2. Locirajte pickup i feed valjke (obično u donjem delu štampača, blizu papir tray-a)
3. Obrišite ih krpom navlaženom destilovanom vodom ili izopropil alkoholom
4. Pustite da se potpuno osuše pre ponovnog uključivanja štampača

Loš kvalitet papira ili prljav papir

Nekvalitetan, vlažan ili prljav papir može uzrokovati horizontalne mrlje tokom procesa štampanja.

Rešenje:

• Koristite svež papir iz zatvorenog pakovanja
• Probajte drugačiji brend ili tip papira
• Koristite papir preporučen za lasersku štampu (80 g/m²)
• Čuvajte papir na suvom mestu, zaštićen od vlage i prašine

Preventivne mere za izbegavanje horizontalnih linija

1. Redovno čistite štampač - otvorite ga i uklonite rasuti toner svakih 3-6 meseci
2. Koristite kvalitetan papir - jeftini papir proizvodi više prašine koja prlja valjke
3. Zamenite toner kasete pravovremeno - stare kasete češće cure i prlje štampač
4. Štampač vas automatski upozorava kada treba zameniti bubanj ili fuser (čip broji odštampane stranice)
5. Koristite opciju "Cleaning Page" iz menija štampača jednom mesečno
6. Čuvajte toner kasete pravilno - van direktnog sunčevog svetla, na sobnoj temperaturi
7. Koristite originalne ili kvalitetne kompatibilne toner kasete - jeftine obnovljene kasete često imaju problema

Često postavljana pitanja (FAQ)

Kako razlikovati da li je problem u fuseru, bubnju ili developer rolleru?

Najlakši način je da izmerite razmak između linija lenjrom. Fuser valjak ostavlja linije na ~75-80 mm razmaka (4 linije na A4), bubanj na ~94 mm razmaka (3 linije na A4), a developer roller na ~50-60 mm razmaka (5-6 linija na A4). Takođe, ako su linije tople na dodir odmah posle štampanja, verovatno je fuser. Možete koristiti i halfway test - zaustavite štampanje pre fusera i proverite da li su linije već prisutne na papiru.

Da li mogu očistiti fuser jedinicu sam ili mi treba serviser?

Fuser jedinica je složena, skupa i opasna komponenta (zagrejava se na preko 200°C). NE preporučujemo samostalno čišćenje ili zamenu fusera osim ako imate iskustva sa servisiranjem štampača. Loša čistka može dodatno oštetiti fuser (trošak zamene 100-200 EUR sa radom). Bolje je pozvati servisera ili ovlašćeni servis, posebno ako je štampač još pod garancijom.

Koliko često treba menjati bubanj i fuser?

Bubanj (drum) ima životni vek od 10,000 do 30,000 odštampanih stranica za standardne modele, ili 50,000-100,000 za profesionalne modele. Fuser jedinica traje 50,000 do 200,000 stranica zavisno od modela. U tipičnoj kancelariji koja štampa 500-1000 stranica mesečno, bubanj traje 2-5 godina, a fuser 5-10 godina. Većina štampača ima ugrađen čip koji automatski broji odštampane stranice i upozorava vas kada treba zameniti bubanj ili fuser - ne morate ručno pratiti broj stranica.

Zašto se horizontalne linije javljaju samo na nekim vrstama papira?

Različiti papiri reaguju drugačije na prljave valjke. Grublji papir (reciklirani, teksturirani) proizvodi više prašine i brže prlja valjke. Tanji papir (ispod 75 g/m²) savija se više kroz fuser, što povećava kontakt sa prljavim površinama. Lakiran ili vrlo gladak papir pokazuje svaku najmanju prljavštinu jer toner ne upija u površinu. Koristite preporučeni papir (80 g/m², običan laserski) za najpouzdanije rezultate.

Mogu li koristiti običan usisivač za čišćenje rasutog tonera?

NE! Obični kućni usisivači nisu dizajnirani za toner prah i mogu se oštetiti ili postati opasni. Toner prah je veoma fin (5-10 mikrona) i prolazi kroz obične filtere, što može oštetiti motor usisivača ili biti izduvan nazad u vazduh (rizik za zdravlje). Koristite specijalizovane toner usisivače sa HEPA filterima.

Da li obnovljeni toner uzrokuje više horizontalnih linija?

Zavisi od kvaliteta obnove. Loše obnovljene toner kasete mogu imati istrošene wiper blade-ove, oštećene zaptivke, nekvalitetan toner koji se više rasipa, ili developer roller koji nije pravilno očišćen. Kvalitetne obnovljene kasete od renomiranih proizvođača obično ne stvaraju probleme. Ako primetite povećanje horizontalnih linija nakon prelaska na obnovljeni toner, probajte drugog dobavljača ili se vratite na originalne kasete. Kupujte od prodavaca koji nude garanciju na svoje proizvode.

Šta je halfway test i kako ga izvesti?

Halfway test (stop test) je dijagnostička metoda koja vam omogućava da odredite da li problem nastaje pre ili nakon fuser jedinice. Postupak: (1) Pokrenite štampanje test stranice, (2) Nakon 1-2 sekunde otvorite poklopac štampača da zaustavite proces - papir treba da bude između bubnja i fusera, (3) Pažljivo izvadite papir i pregledajte ga. Ako linije već postoje na papiru, problem je pre fusera (bubanj, developer, punjač bubnja ili transfer). Ako linija nema, ali se pojavljuju nakon fusera, problem je fuser valjak. Ova metoda eliminiše polovinu potencijalnih uzroka.

Zaključak

Horizontalne crne linije na laserskoj štampi su češće mehanički nego elektronski problem. U većini slučajeva, uzrok je prljav ili oštećen valjak - fuser valjak, bubanj, developer roller, transfer valjak ili punjač bubnja. Ključ brzog rešavanja je tačna dijagnoza koja se postiže merenjem razmaka između linija.

Ključni koraci za rešavanje problema:

1. Izmerite razmak između linija lenjrom da identifikujete problematični deo
2. Uporedite izmeren razmak sa tabelom (bubanj ~94 mm, fuser ~75-80 mm, developer ~50-60 mm, transfer ~44-50 mm, punjač bubnja ~37-40 mm)
3. Koristite halfway test da utvrdite da li je problem pre ili posle fusera
4. Počnite sa najjednostavnijim rešenjem - čišćenjem pristupačnih delova (punjač bubnja, transfer valjak)
5. Ako čišćenje ne pomogne, razmotrite zamenu identifikovanog dela

Zapamtite - redovno održavanje, korišćenje kvalitetnog papira i tonera, i čišćenje štampača svakih 3-6 meseci su najbolji načini da sprečite probleme pre nego što nastanu. Investicija u preventivno održavanje je mnogo jeftinija od hitnih popravki.
